組成結構及工作原理：

磁柵式傳感器由磁柵、磁頭和檢測電路組成。磁柵是在不導磁材料制成的柵基上鍍一層均勻的磁膜，并錄上間距相等、極性正負交錯的磁信號柵條制成的。圖中N│N和S│S分別為正負極性的柵條。磁頭有動態磁頭(速度響應式磁頭)和靜態磁頭（磁通響應式磁頭）兩種。動態磁頭有一個輸出繞組，只有在磁頭和磁柵產生相對運動時才能有信號輸出。靜態磁頭有激磁和輸出兩個繞組，它與磁柵相對靜止時也能有信號輸出。靜態磁頭是用鐵鎳合金片疊成的有效截面不等的多間隙鐵心。激磁繞組的作用相當于一個磁開關。當對它加以交流電時，鐵心截面較小的那一段磁路每周兩次被激勵而產生磁飽和，使磁柵所產生的磁力線不能通過鐵心。只有當激磁電流每周兩次過零時，鐵心不被飽和，磁柵的磁力線才能通過鐵心。此時輸出繞組才有感應電勢輸出。其頻率為激磁電流頻率的兩倍，輸出電壓的幅度與進入鐵心的磁通量成正比，即與磁頭相對于磁柵的位置有關。磁頭制成多間隙的是為了增大輸出,而且其輸出信號是多個間隙所取得信號的平均值，因此可以提高輸出精度。靜態磁頭總是成對使用,其間距為(m+1/4)λ，其中m為正整數,λ為磁柵柵條的間距。兩磁頭的激勵電流或相位相同,或相差л/4。輸出信號通過鑒相電路或鑒幅電路處理后可獲得正比于被測位移的數字輸出。

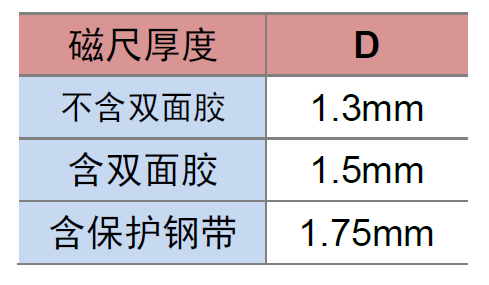

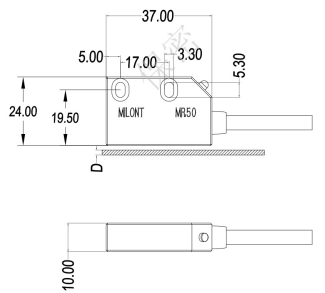

產品尺寸：

特點；

分辨率高，適應長行程測量，抗干擾能力強，價格低于光柵卻能代替光柵，結構簡單易于安裝。無磨損使用壽命長，等特點；

應用領域：

木工，石材加工，鋸切，金屬切削，紡織，印刷，包裝，塑料加工，自動化系統，切割設備，電子組裝設備，測量/檢測設備等！
